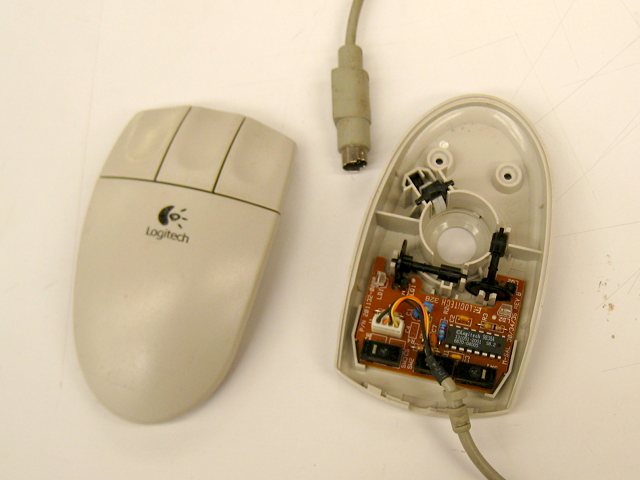

souris Logitech

LOGITECH 328
P/N 850715-0001
S/N LZA84956335
Pat No 5670990, 5680157
Made in China
5V 15 mA
matériau ABS (indiqué en clair >ABS<)

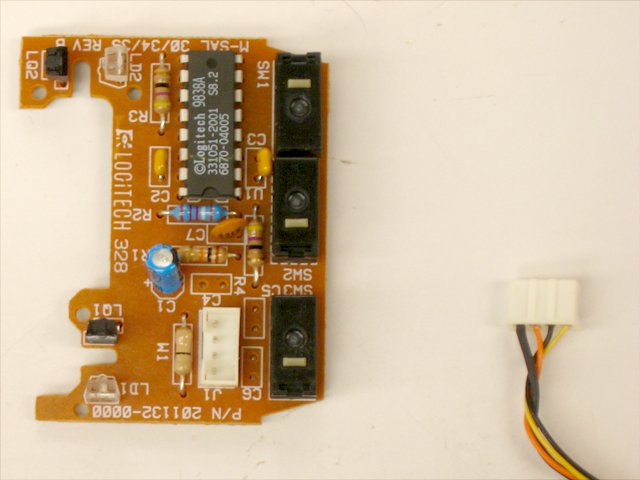

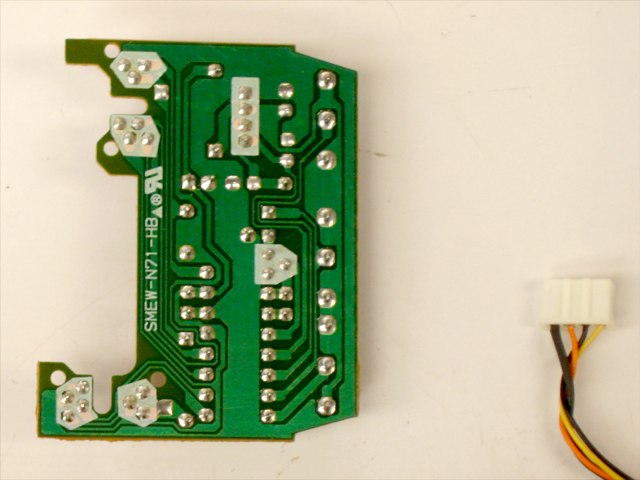

circuit : marquage SMEW-N71-HB
P/N 201132-0000
M-SAL 30/34/35 REV B
année de la souris : ? d'après le marquage de U1 : 38e semaine de 1998 ?








photos en haute définition (8,3 MO)

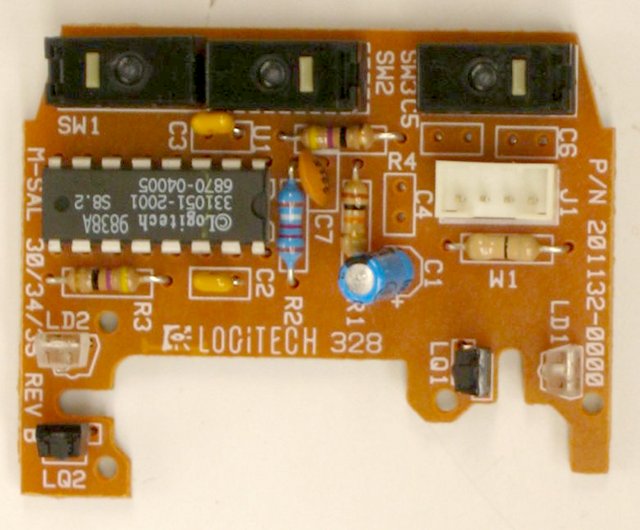

circuit et composants

SW1, SW2, SW3 : micro-switch Matsushita AHM119001
R1 : R, 4 bandes, marron / noir / orange / doré, 10K Ohms +- 5%
R2 : R, 5 bandes, orange/blanc/rouge/rouge/brun, 39.2K Ohms +- 1%
R3, R4 : R, 4 bandes, jaune / mauve / noir / doré, 47 Ohms +- 5%
C1 : C, électrochimique polarisé, 16V, 10 µF (marque : Felor ou Lelor)
C2, C3 : C, tantale ou céramique, marquage 104 : 100 nF quelle tension ?
C7 : C, céramique, marquage 221K, quelle tension ?
W1 : inductance ??
LD1, LD2 : led ou double led? 3 broches
LQ1, LQ2 : photo transistors double? 4 broches

« The 3-pin IR detector in an old mouse is a dual n-p-n phototransistor array, each transistor has no B pin, and 2 E pins are connected internally as the middle output pin. »

J1 : connecteur IDC ? 4 broches / ps/2
U1 Puce : Logitech 9838A 331051-2001 S8.2 6870-04005, aucun datasheet disponible.
probablement un micro controlleur standard re-copyrighté par Logitech ou un circuit intégré spécialisé
roues codeuses : intégrées à la partie basse du boitier

datasheets

/

ressources

Matsushita, s'appelle maintenant Panasonic : panasonic corporation (wikipedia)
Logitech, sur wikipedia : Logitech
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
